Convertisseur 24 V vers 12 V pour camion, 1,5 A, Sentinelle Convert

Ce module abaisse une alimentation nominale 24 V continu vers une sortie 12 V continu. Il convient uniquement aux appareils dont la tension, la polarité et la consommation correspondent à ces caractéristiques. Il ne doit jamais être raccordé directement au secteur alternatif.

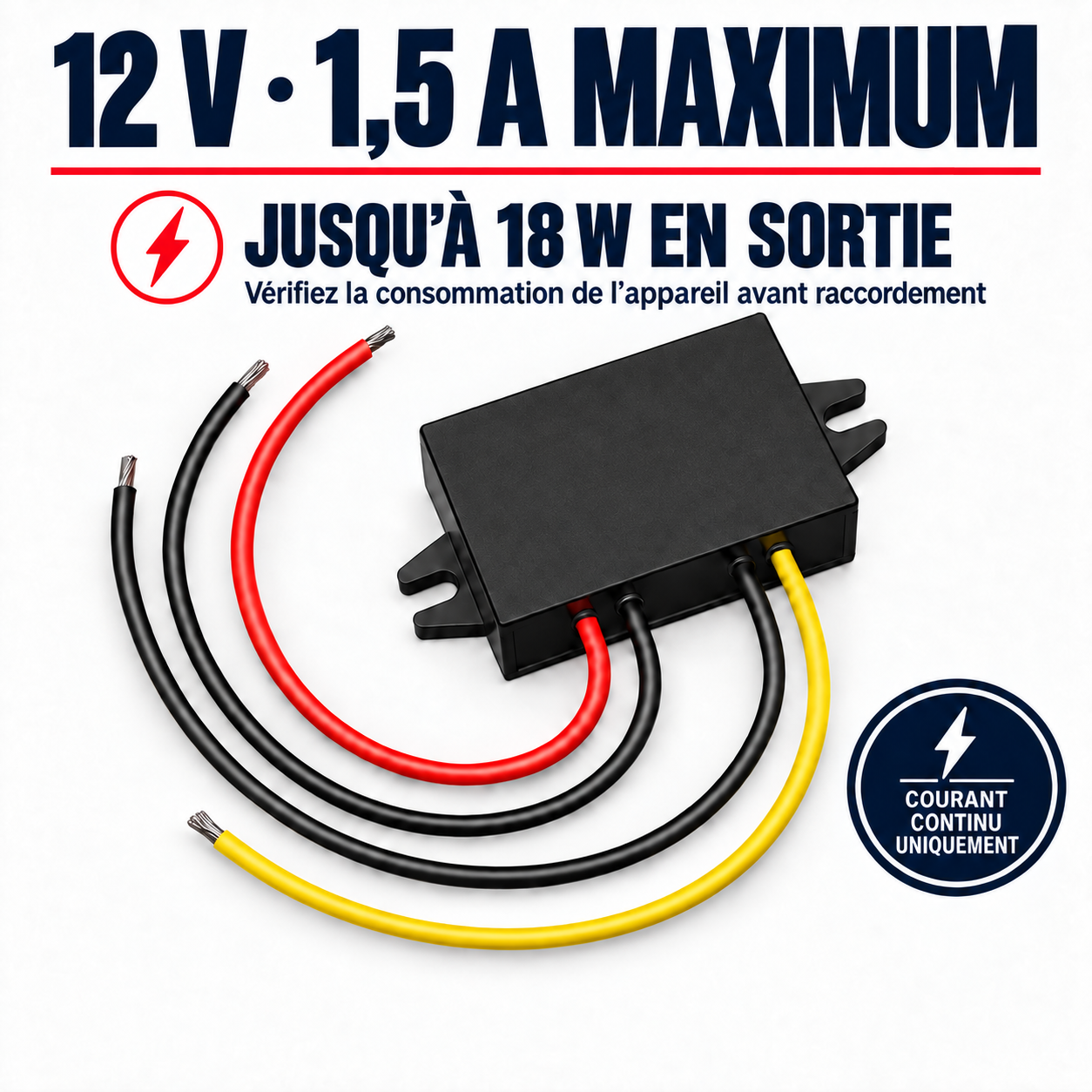

La sortie ne doit pas dépasser 1,5 A. À 12 V, cela correspond à une puissance maximale de 18 W. Vérifiez la consommation réelle de l’appareil, y compris ses pointes au démarrage. Ce convertisseur n’est pas adapté aux moteurs, chauffages, compresseurs ou autres équipements dépassant cette limite.

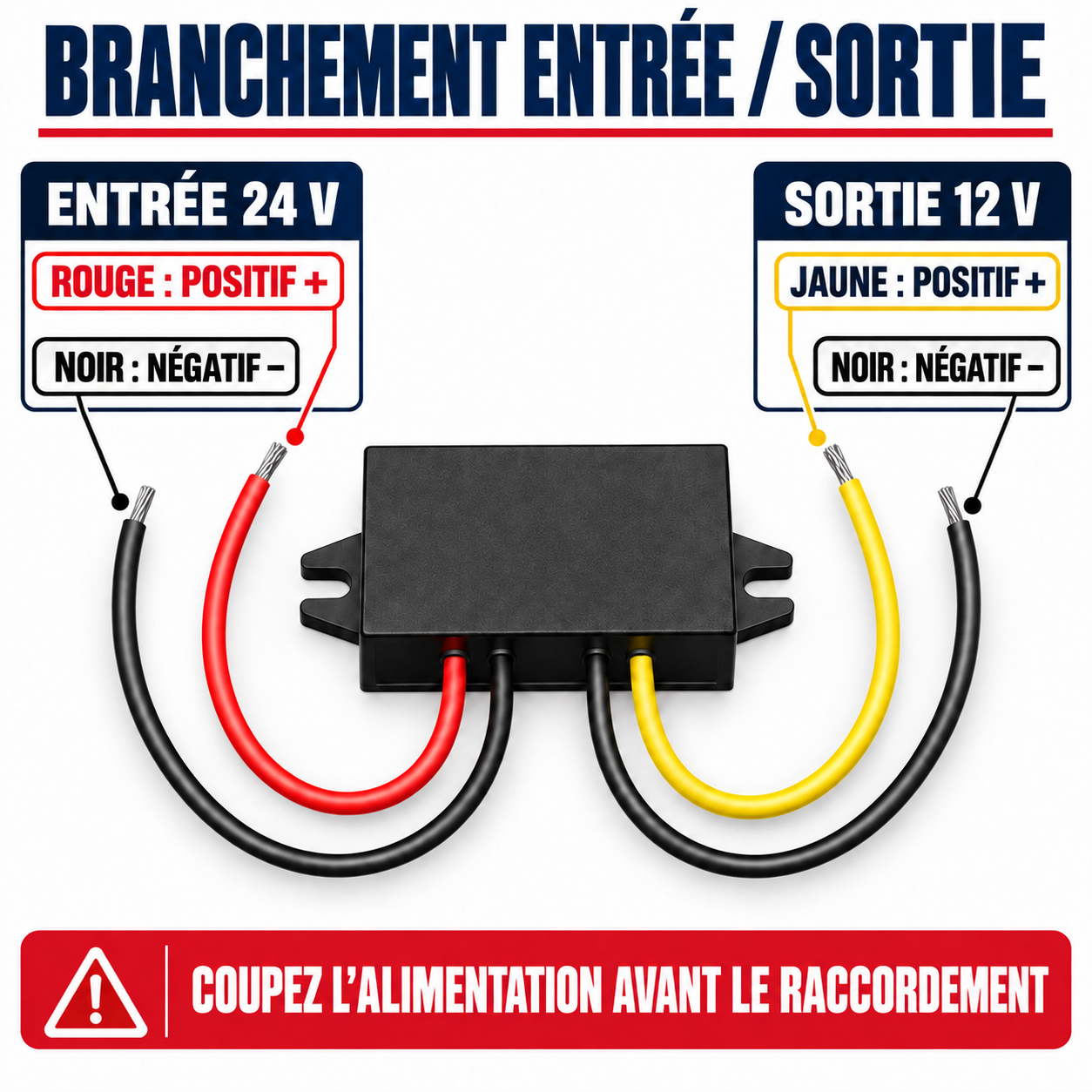

Côté entrée, raccordez le fil rouge au positif 24 V et le fil noir associé au négatif. Côté sortie, raccordez le fil jaune au positif 12 V et le second fil noir au négatif de l’appareil. Identifiez les deux fils noirs avant toute connexion et ne vous fiez pas uniquement à leur position visuelle.

Ajoutez un fusible correctement calibré sur le conducteur positif d’entrée, aussi près que possible de la source 24 V. Le calibre, la section des fils et les connecteurs doivent convenir à l’installation. Le fusible et le porte-fusible ne sont pas inclus.

Utilisez les pattes latérales pour maintenir le convertisseur sur un support adapté. Laissez circuler l’air autour du boîtier, éloignez-le des sources de chaleur, des pièces mobiles et des arêtes. Cette version ne revendique aucune protection contre l’eau : installez le module à l’abri de l’eau et de l’humidité.

Coupez l’alimentation pendant le câblage. Contrôlez la tension et la polarité avec un multimètre, isolez chaque raccordement et vérifiez l’absence de court-circuit. Après la mise sous tension, contrôlez la sortie 12 V avant de connecter l’appareil, puis surveillez la température et le fonctionnement.
